Cavalry (séance 3 : dataviz + couleurs)

— TP en autonomie : l'en-tête de laboratoire-graphique.fr (par E+K)

Indices :

• Étoiles
• Bruit

— Visualiser des données

Cavalry est capable de parcourir les données d'un fichier .csv ou Google Sheet (pro), ou d'un calque comme Value Array. Il est ensuite assez simple d'extraire les valeurs et de les associer à des paramètres formels.

1. Créer et animer un barchart, ou diagramme à barres

Les calques suivants ont été utilisés :

• Value Array pour créer un tableau de données
• Rectangle pour la forme de base
• Duplicator
• Value Blend et Stagger pour l'animation progressive

2. Afficher les données d'un fichier .csv

Principales étapes :

• Exportez des données en .csv depuis Google Sheet ou autre tableur
• Importez le fichier .csv dans votre projet, puis glissez-le dans la timeline

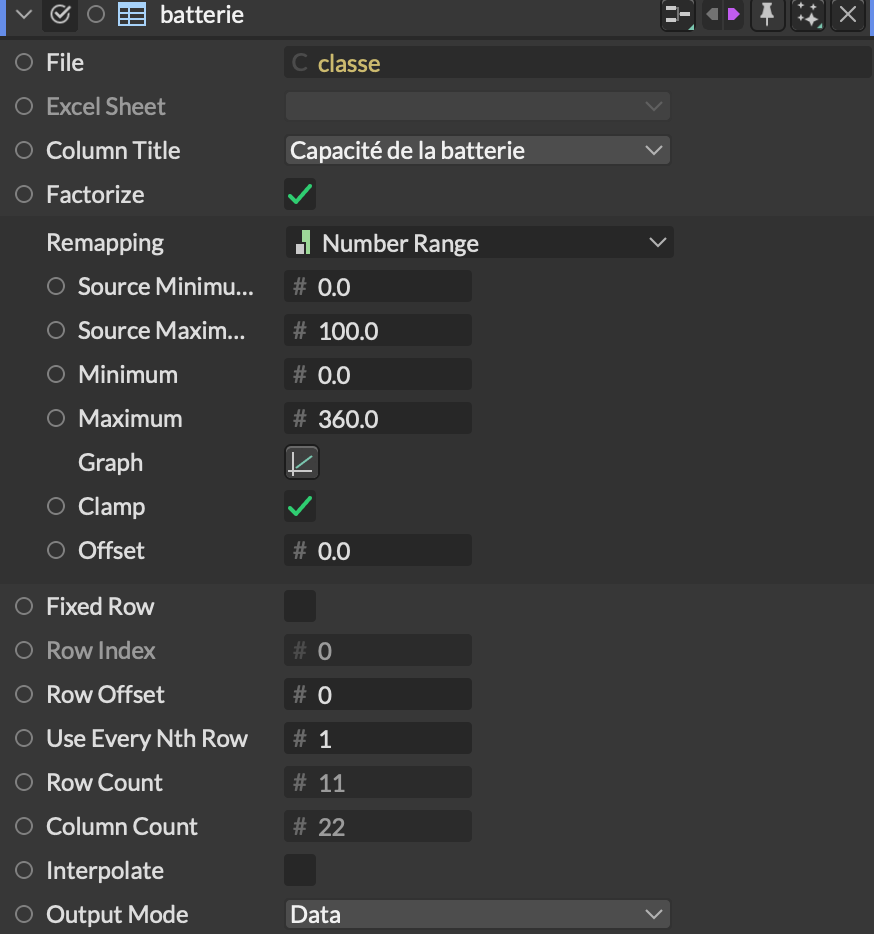

• Dans les paramètres du tableau de données, choisissez la colonne qui vous intéresse (Column Title)

• Il est possible de mapper les valeurs (comme dans p5.js), avec la liste déroulante Remapping
• Choisissez Number Range qui permet de passer d'un minimum-maximum à un autre, exactement comme la fonction map() de p5.js. Choisissez les valeurs dont vous avez besoin pour votre visualisation.
• Faites une connexion entre le tableau de données et la propriété de la forme que vous souhaitez modifier (width dy rectangle pour un diagramme à barres, angle de l'arc pour donuts et camembers, etc.).
• Dupliquez la forme avec la distribution que vous souhaitez. Pour le nombre de copies, il est possible de connecter la propriété Row Count du tableau de données à la propriété Count de votre Duplicator.

— Couleurs : palettes et dégradés

↑ Gradient appliqué à la couleur de Stroke ou de Fill animé avec un Oscillator

↑ Color Array + Oscillator
